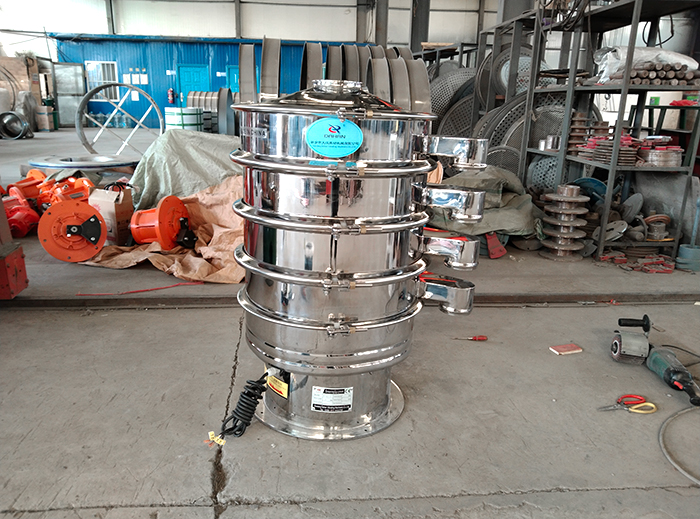

石英砂振動篩分機

石英砂振動篩分機簡稱 石英砂篩分機，在石英砂行業應用廣泛，該設備根據外形結構也叫圓形振動篩分機，常見的石英砂振動篩分機型號是直徑1200mm，直徑1500mm。石英砂振動篩分機廠家大漢機械可以根據客戶的需求特殊定做型號。大漢石英砂振動篩分機系列產品同時配備專門的篩網清理裝置，把堵網率降到低，過網率和處理精度得以有效提高。

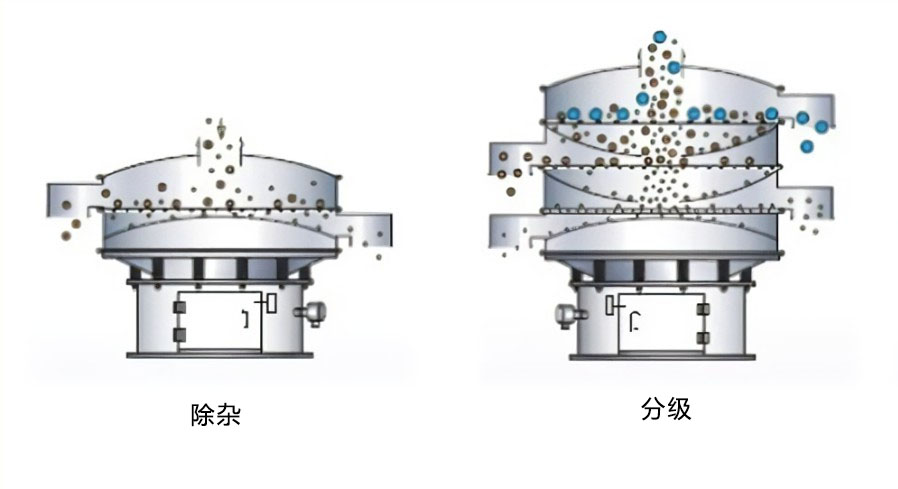

石英砂振動篩分機作用

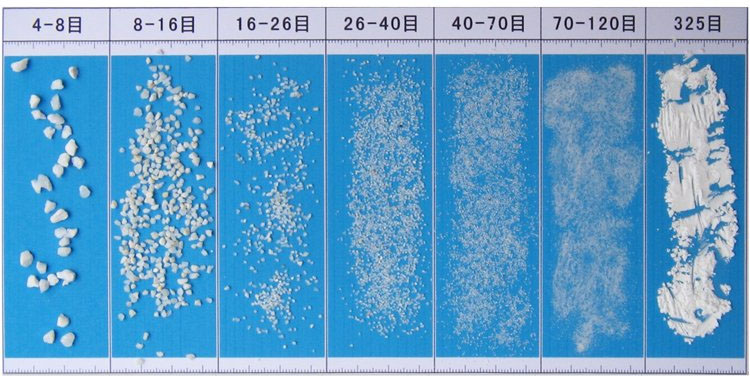

石英砂振動篩分機主要用于石英砂的分級和除雜，粒度范圍為1-0.5mm、0.5-0.1mm、0.1-0.01mm、0.01-0.005mm。

篩分（分級）：可將石英砂篩分成2-6種不同粗細規格，分級率可達96%。

除雜：可將石英砂中的不合格物料或異物篩除，除雜率可達98%

石英砂振動篩分機特點

可篩分500目內石英砂的篩分和除雜。

添加彈跳球清網裝置，篩網不堵塞，透網率達98%。

有1-5層篩網，可將石英砂篩分成2-6種規格。

全密封結構，篩分時粉末不飛揚。

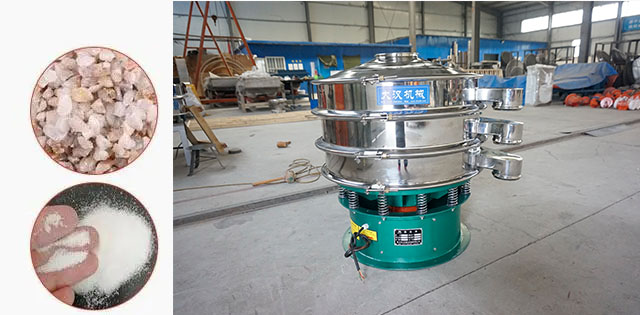

石英砂振動篩分機應用行業

石英砂振動篩分機可用于石英砂顆粒和粉末的篩分和除雜，可處理石英砂，石英粉，石英石，硅砂，機制砂，人造砂，莫來砂等。

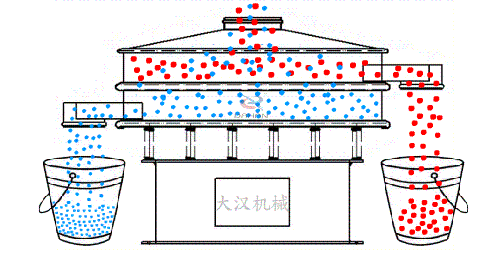

石英砂振動篩分機工作原理

由直立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面進行篩分。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

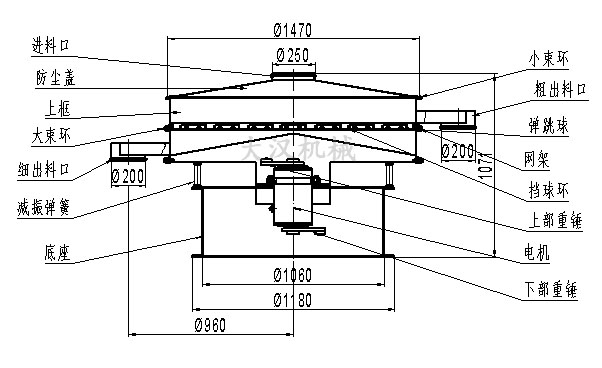

石英砂振動篩分機結構與參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

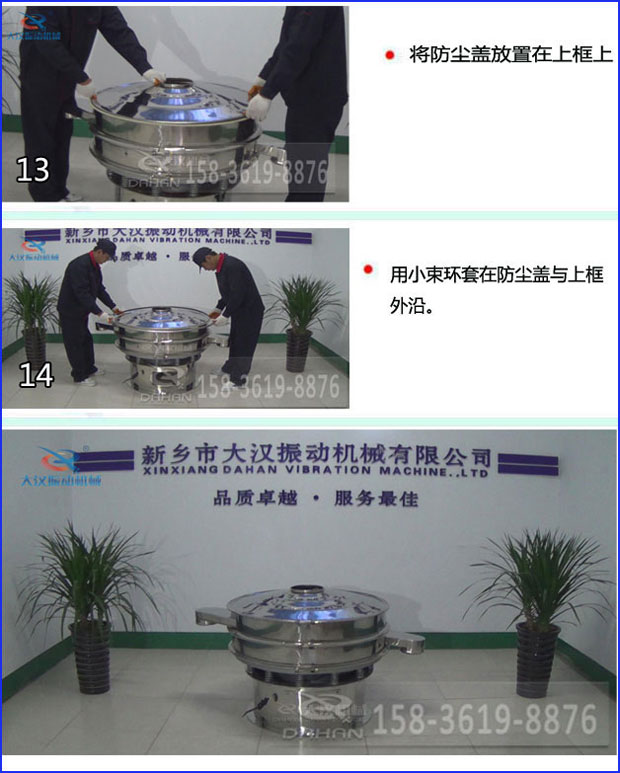

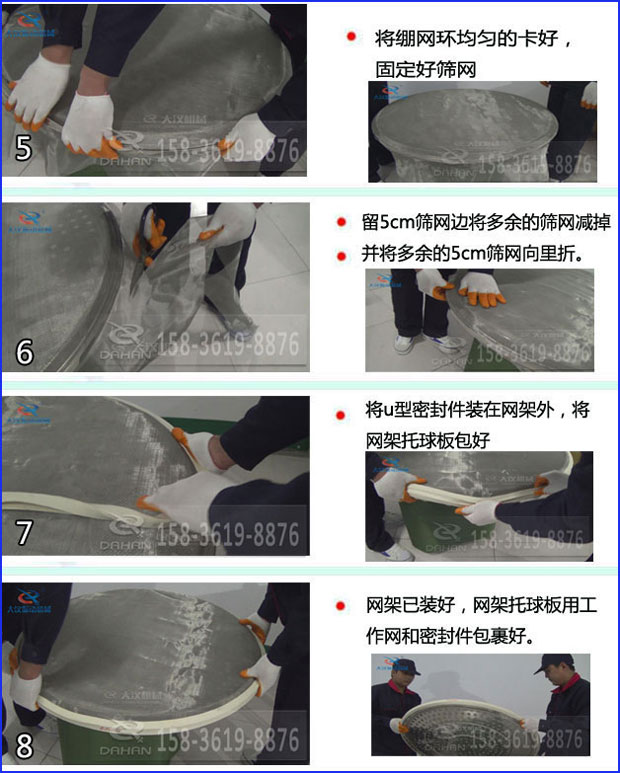

石英砂振動篩分機換網圖示

石英砂振動篩分機的安裝與調試

⑴設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。 ⑵設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

⑶開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。

⑷當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。

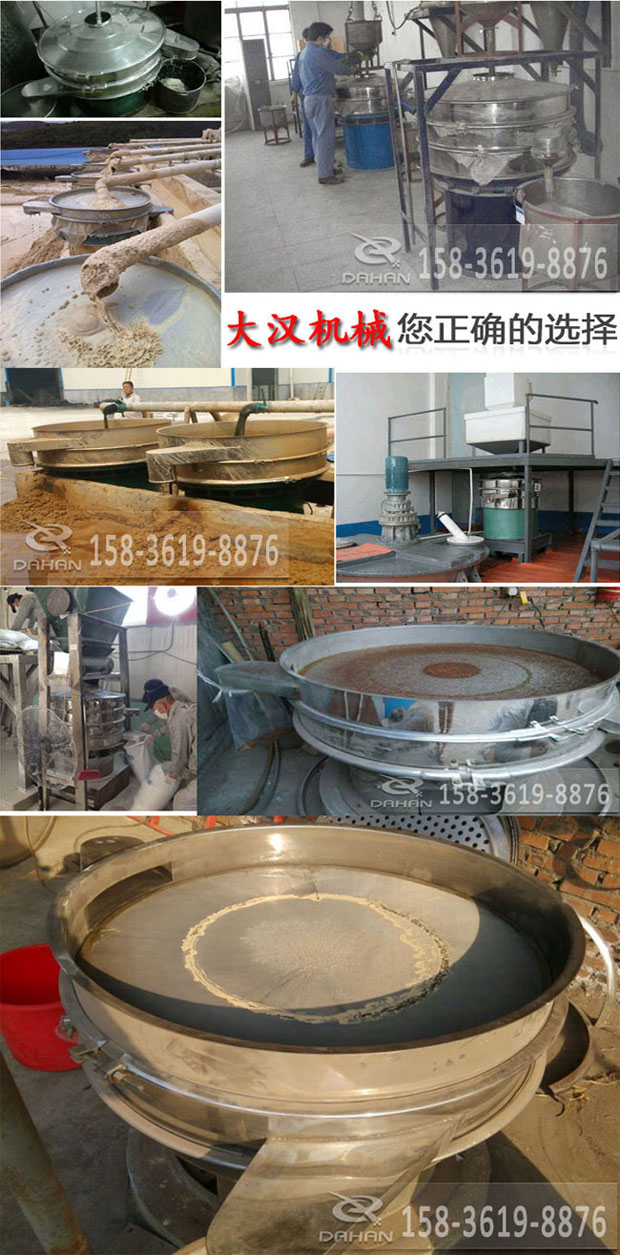

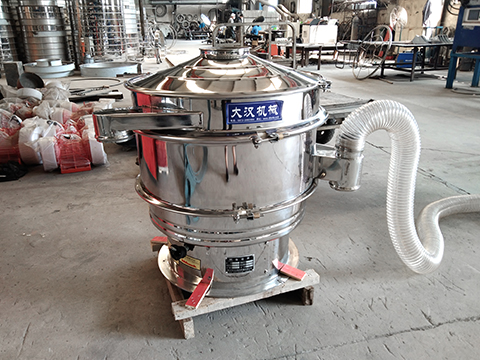

石英砂振動篩分機細節圖
